O assunto deste post é o projeto e a montagem de uma fonte simétrica, para alimentar os amplificadores operacionais (amp-ops).
Para saber o funcionamento do amp-op, clique no link a seguir.
Amplificador operacional: como funciona?Clique aqui
Como funciona a fonte simétrica?
Com a finalidade de alimentar os amp-ops, esta fonte tem três terminais: o terra, o de tensão positiva (V+) e o de tensão negativa (V-). Fornece apenas dois níveis de tensão (6V e 15V), o que é o suficiente para alimentar a maioria dos amp-ops. Além disto, possui uma chave que seleciona o nível de tensão fornecido para o circuito.
Um transformador (T1) recebe a tensão da tomada para reduzí-la, uma ponte de diodos (D1 a D4) transforma a tensão alternada em contínua, em seguida, os capacitores eletrolíticos (C1 e C2) tornam o sinal CC mais estável. Por fim, os resistores (R1 a R6) dividem a tensão, para produzir as tensões para aproximadamente ±15V e ±6V.
Lista de materiais
- Plugue de tomada.
- Transformador com secundário 24 + 24V.
- 4 diodos 1N4007.
- 2 capacitores eletrolíticos 10μF x 50V.
- Resistores: 2 de 33kΩ (R1 e R4), 2 de 15kΩ (R2 e R5) e 2 de 10kΩ (R3 e R6).
- 1 chave gangorra de 3 posições e 6 terminais.
Os valores dos resistores foram calculados com divisão de tensão. O valor das tensões nos capacitores é de ±37,8V, com os valores citados anteriormente, as tensões na saída têm valores próximos de ±15V e ±6V.
Circuito completo

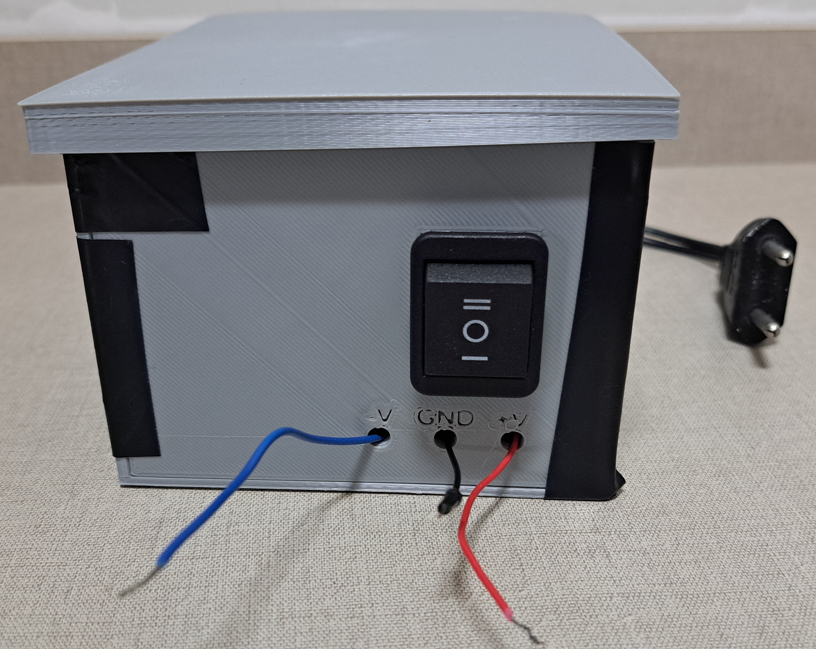

A caixa para armazenar o circuito foi impressa em 3D. O curto vídeo abaixo mostra o funcionamento da fonte simétrica.
