Voltímetro amperímetro digital: como usar?

Neste post são mostrados como funciona e como usar o voltímetro amperímetro digital. O componente que eu comprei é o DE-2645-02.

Como funciona?

Funcionamento do voltímetro e do amperímetro

O amperímetro mede a corrente que passa por um condutor em um circuito, enquanto o voltímetro mede a diferença de potencial ou tensão entre dois pontos em um circuito.

voltímetro amperímetro — O voltímetro deve ser posto em paralelo com uma parte do circuito, para medir a tensão nesta. E o amperímetro deve estar em série com o circuito para medir a corrente. Fonte: Eletrônica PT.

O voltímetro real, dentro do retângulo vermelho, possui uma resistência interna r muito elevada, em algumas análises, esta resistência deve ser considerada.

O amperímetro real, dentro do retângulo vermelho, possui uma resistência de valor baixo, chamada de *shunt*, cujo valor depende da faixa de valores que se deseja medir a corrente.

medidor D'arsonval voltímetro amperímetro — Em medidores D’Arsonval, uma bobina móvel (laranja) é ligada ao circuito elétrico (cinza), esta bobina está dentro de um campo magnético gerado por ímãs permanentes (N e S). Portanto, quando recebe uma corrente, recebe uma força, que produz um torque e move o ponteiro. As molas (azul) trazem o ponteiro para a posição inicial, quando não há mais corrente. Este tipo de medidor analógico serve apenas para medir tensões e correntes contínuas. Fonte: UFMG.

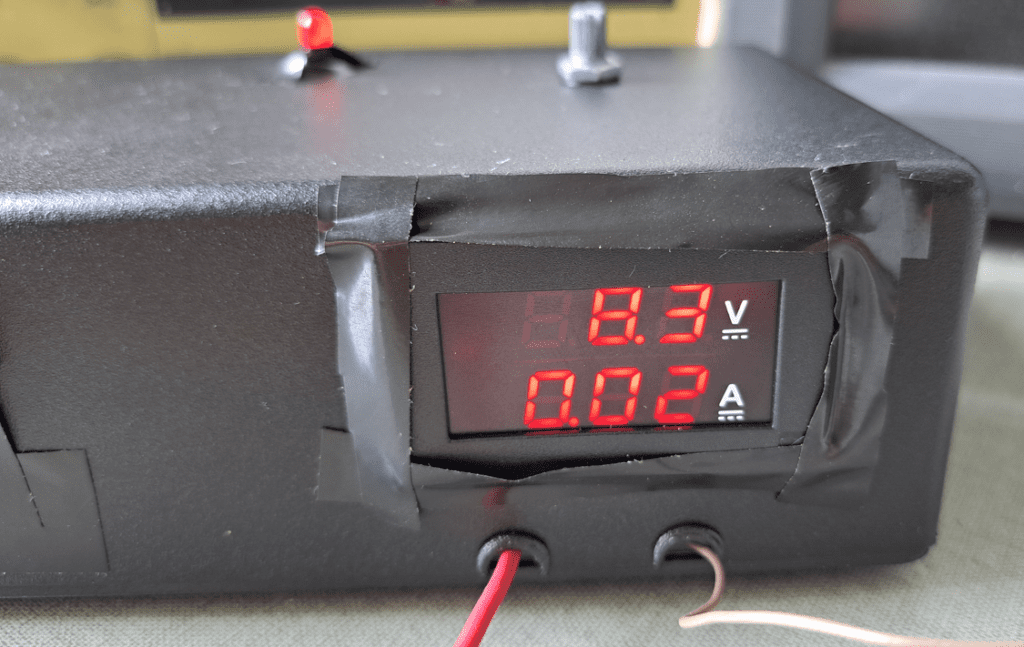

O voltímetro amperímetro digital converte os valores analógicos em digitais e mostra a medição em um display de LEDs.

O voltímetro amperímetro digital

O modelo DE-2645-02 não vem com um resistor shunt. A máxima corrente que o componente suporta é de 10A e a tensão máxima é de 100V. Outros parâmetros do DE-2645-02:

Resolução da tensão: 0,1V.
Resolução da corrente: 0,01A.
Faixa de tensão de alimentação: entre 4,5V e 24V.
Faixa de temperatura de operação: entre -10ºC e 55ºC.
Dimensões: 50mm de largura, 20mm de espessura e 31mm de altura.

A parte de trás do voltímetro amperímetro digital.

O voltímetro amperímetro digital tem 5 fios. Os terminais S1 e S2 devem ser ligados a uma fonte de tensão entre 4,5V e 24V para alimentar o componente. Enquanto os terminais L2 e L3 são usados para medir a tensão e a corrente em um circuito. Além disto, os fios COM já estão ligados dentro do circuito do display.

Integrando o componente a uma fonte linear

Já publiquei um post sobre a fonte linear, na qual foi instalado o DE-2645-02.

Projeto e montagem de uma fonte linearClique aqui

Lista completa de materiais:

Plugue de tomada.
Transformador com secundário 12+12V e 600mA.
6 diodos 1N4007 ou similares.
Interruptor de 3 terminais e 1 polo.
2 resistores de 1kΩ.
LED vermelho.
3 capacitores eletrolíticos: 1 de 470μF, 1 de 10μF e 1 de 1μF.
Capacitor poliéster de 300nF ou 330nF.
Capacitor cerâmico de 100nF.
LM317.
Potenciômetro de 10kΩ.
L7805CV.
DE-2645-02.
Fios.
Ponte de terminais.

esquemático da fonte com o voltímetro amperímetro digital — Embora tenha capacitores eletrolíticos, esta é a única representação disponível no simulador Qucs.

Em paralelo ao capacitor C1, foi colocado um regulador L7805CV, para fornecer uma saída constante de 5V para o voltímetro amperímetro digital. O circuito regulador com 7805 foi tirado do datasheet do mesmo.
