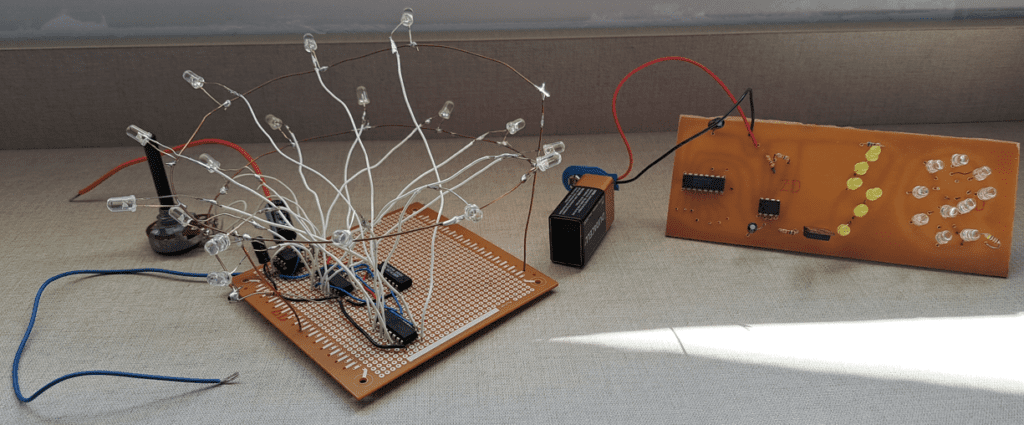

2 projetos de efeito de LEDs

Os dois projetos apresentados controlam LEDs usando o contador Johnson 4017.

Post que explica o funcionamento do circuito integrado 4017.Clique aqui

4017 em cascata

Lista de materiais:

Placa de circuito impresso (PCI).
Fios: para sustentação dos LEDs e para ligá-los à placa.
555.
4017.
Potenciômetro de 1MΩ.
74LS00.
Resistores: um 220Ω, um 47kΩ e um 1kΩ.
Capacitores eletrolíticos: um de 10μF e outro de 1μF. A tensão limite de ambos deve ser no mínimo 16V.
LEDs: 9 vermelhos e 8 amarelos.

Neste projeto, dois chips 4017 são usados para controlar 17 LEDs, visto que com apenas um, só dá para controlar no máximo 10 LEDs. Um astável 555, cuja frequência pode ser controlada por um potenciômetro, faz o sinal de clock para o 4017.

chip para sequencia de LEDs — A pinagem do 4017. Fonte: *Datasheet* do chip.

Para colocá-los em cascata, é necessário um circuito integrado (CI) adicional com portas lógicas.

No *datasheet* do CI fornecido pela Texas Instruments, é mostrado como colocar até 3 chips para obter 25 saídas.

Para acionar 17 LEDs, apenas 2 CIs são usados e uma porta lógica AND. O CE (pino 13) do segundo chip é ligado ao GND e o Q9 é ligado ao pino 15 (reset) do primeiro CI. O 74LS00 possui quatro portas lógicas do tipo NAND. Usando uma destas portas como inversor, é possível obter uma porta AND equivalente.

74ls00 — Pinagem do 74LS00. Fonte: Circuits DIY.

esquemático de sequencial de 17 LEDs — O esquemático do circuito. Quando o Q9 (pino 11) do primeiro CI fica no nível “ALTO”, a saída da porta lógica libera o sinal de *clock* para o segundo 4017. Quando o pino 11 (Q9) do segundo CI chegar no nível “ALTO”, ele envia este sinal para o pino 15 (*reset*) do primeiro chip. Fazendo com que este reinicie a sequência. O C2 é um capacitor de filtro, para evitar que o ruído da fonte interfira no funcionamento do circuito.

sequencial com 17 LEDs — O circuito completo. Os LEDs foram arranjados para formar uma espiral e são sustentados por fios duros.

Logotipo do Electrical e-Library com LEDs

Lista de materiais:

PCI.
Fios.
555.
4017.
Bateria 9V.
Clipe para bateria.
Capacitores eletrolíticos: um de 2,2μF e outro de 10μF. A tensão limite deve ser no mínimo 16V.
Resistores: um de 680Ω, um de 470Ω, um de 10kΩ, um de 47kΩ e outro de 1kΩ.
LEDs: 6 amarelos e 10 brancos.
IRF640N.

O funcionamento deste circuito é mais simples, somente um astável 555, que gera um sinal de clock para um 4017 que acende os LEDs brancos em sequência. No pino 3 do 555, está um MOSFET do tipo N que opera como chave para acionar os LEDs amarelos. Os LEDs foram arranjados para formar o logotipo do Electrical e-Library.
