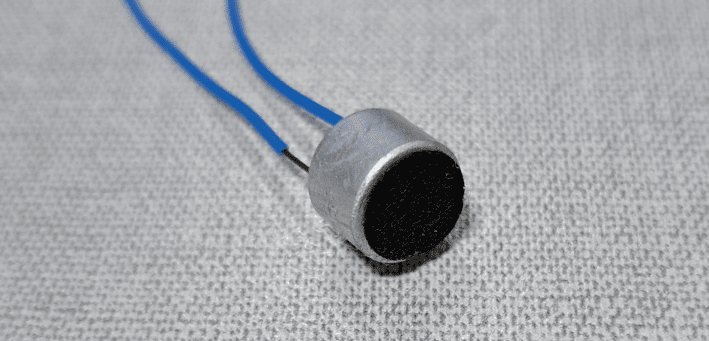

O microfone de eletreto é muito usado em projetos eletrônicos devido ao baixo custo, tamanho, boas sensibilidade e resistência mecânica.
O que é o eletreto?
É um material dielétrico ou isolante, que possui os seus dipolos elétricos organizados de forma que o material tenha uma carga elétrica estática, mesmo sem a presença de um campo elétrico externo. Semelhante ao ímã permanente, que possui um campo magnético por conta própria.
![](https://www.electricalelibrary.com/wp-content/uploads/2023/10/Schematic-cross-section-of-an-electret-disk-metallized-on-one.jpg)
Quando este material sofre pressão, deformação mecânica ou mesmo radiação infravermelha, a concentração de cargas elétricas é alterada, produzindo uma pequena diferença de potencial que precisa ser amplificada.
O funcionamento do microfone de eletreto
Também é chamado de microfone capacitivo, pois funciona com o princípio do capacitor. O eletreto (electret membrane) é uma lâmina fina feita de mylar, metalizada em um dos lados.
![](https://www.electricalelibrary.com/wp-content/uploads/2023/10/electret-mic-exploded-diagram-1024x504.webp)
Post sobre o funcionamento do JFET.Clique aqui
![microfone de eletreto](https://www.electricalelibrary.com/wp-content/uploads/2023/10/47105.png)
O tecido preto de feltro impede a entrada de poeira.
![tipos de microfones de eletreto](https://www.electricalelibrary.com/wp-content/uploads/2023/10/microfones-de-eletreto-1.jpg)
Quando o som entra no microfone, o diafragma se move, que por sua vez move o filme de eletreto com um lado metalizado. Esta vibração muda a capacitância e a concentração de cargas no eletreto, que geram uma variação do sinal elétrico, este é amplificado pelo FET.
Polarizando o microfone de eletreto
![](https://www.electricalelibrary.com/wp-content/uploads/2023/10/electret-microphone-polarization.png)
Segundo vários datasheets, a corrente de consumo máxima no microfone de eletreto deve ser de 0,5mA. Com isto, pode-se calcular o valor do resistor R, que depende da tensão de alimentação VCC. Geralmente, a faixa de alimentação VCC é entre 1,5V e 12V. O capacitor serve para filtrar a corrente contínua que vem da fonte, permitindo apenas a passagem do sinal de áudio. O valor de C pode ser entre 100nF e 10μF. Escolhendo arbitrariamente o valor de VCC, pode-se calcular R.
R=\frac{VCC}{I}=\frac{VCC}{0,5m}
